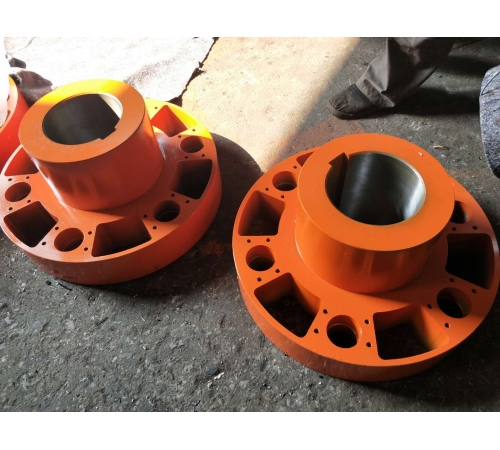

LK彈性塊聯軸器
點擊:次
|
彈性塊聯軸器是以橡膠為彈性元件材料，無扭轉傳動間隙，易于現場調節剛度的彈性聯軸器，具有補償兩軸相對偏移以及減振、緩沖性能，節能，無噪聲，不用潤滑， 換彈性件（易損件）時主機半聯軸器用作軸線移動（對于重型機械設備此特點尤為重要），安裝維護簡便，使用壽命較長，根據需要通過改變橡膠配方（主要改變硬度）可以調整聯軸器的扭轉剛度。適用于聯接兩同軸線大中功率、振動沖擊較大的軸系傳動，例如冶金機械、礦山機械等。原來的標準（ZBJ19029-90）存在外徑尺寸大、質量大等缺點，改進后的新標準（JB/T9148-99代替ZBJ19029-90）新結構不僅保留了減振、緩沖性能好的特點，而且縮小了外徑尺寸，減輕了質量和轉動慣量，提高了許用轉速，經過幾年的工業應用，優點明顯，已成原結構的 新?lián)Q代產品。新標準許用轉速平均提高28%， 大外徑平均縮小36%，轉動慣量平均減小70%，質量平均減輕57%。
|
|

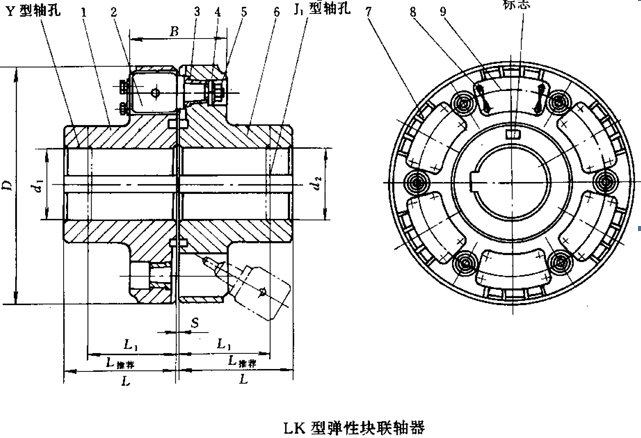

LK型彈性塊聯軸器基本參數和主要尺寸（JB/T9148-99）/mm
|
型號
|
公稱轉
矩Tn/
N·m
|
許用轉
速[n]/
r·min-1
|
軸孔直徑
d1、d2
|
軸孔長度
|
D
|
B
|
S
|
質量
m/kg
|
轉動慣
量I/
kg·m2
|
|
Y型
|
J1型
|
L推薦
|
|
L
|
L1
|
|
LK1
|
10000
|
1950
|
85、90、95
|
172
|
132
|
150
|
370
|
190
|
5
|
125
|
4
|
|
100、110、120
|
212
|
167
|
|
LK2
|
16000
|
1750
|
95
|
172
|
132
|
170
|
415
|
208
|
200
|
5.2
|
|
100、110、120、125
|
212
|
167
|
|
130
|
252
|
202
|
|
LK3
|
25000
|
1600
|
110、120、125
|
212
|
167
|
185
|
450
|
225
|
265
|
6.3
|
|
130、140、150
|
252
|
202
|
|
LK4
|
40000
|
1400
|
130、140、150
|
210
|
520
|
260
|
338
|
21.5
|
|
160、170、180
|
302
|
242
|
|
LK5
|
63000
|
1200
|
160、170、180
|
230
|
600
|
275
|
6
|
580
|
26.6
|
|
190、200、220
|
352
|
282
|
|
LK6
|
100000
|
1170
|
190、200、220
|
260
|
620
|
285
|
625
|
29.3
|
|
240、250、260
|
410
|
330
|
|
LK7
|
125000
|
1080
|
220
|
352
|
282
|
280
|
670
|
295
|
780
|
55
|
|
240、250、260
|
410
|
330
|
|
280
|
470
|
380
|
|
LK8
|
160000
|
990
|
240、250、260
|
410
|
330
|
300
|
730
|
305
|
880
|
80
|
|
280、300、320
|
470
|
380
|
|
LK9
|
200000
|
950
|
260
|
410
|
330
|
320
|
760
|
315
|
1075
|
100
|
|
280、300、320
|
470
|
380
|
|
340
|
550
|
450
|
|
LK10
|
250000
|
920
|
280、300、320
|
470
|
380
|
345
|
790
|
345
|
7
|
1270
|
120
|
|
340、360
|
550
|
450
|
|
LK11
|
315000
|
820
|
300、320
|
470
|
380
|
360
|
850
|
380
|
1545
|
192
|
|
340、360、380
|
550
|
450
|
|
LK12
|
400000
|
790
|
320
|
470
|
380
|
380
|
910
|
420
|
1820
|
255
|
|
340、360、380
|
550
|
450
|
|
400
|
650
|
540
|
|
LK13
|
500000
|
750
|
360、380
|
550
|
450
|
400
|
960
|
460
|
8
|
2245
|
332
|
|
400、420、440
|
650
|
540
|
|
LK14
|
630000
|
690
|
400、420、440、450、460、480
|
450
|
1050
|
505
|
2670
|
520
|
|
LK15
|
900000
|
600
|
440、450、460、480、500
|
500
|
1200
|
550
|
10
|
4401
|
708
|
|
530
|
800
|
680
|
|
LK16
|
1250000
|
535
|
460、480、500
|
650
|
540
|
520
|
1350
|
570
|
4870
|
1248
|
|
530、560
|
800
|
680
|
|
LK17
|
1600000
|
480
|
530、560、600、630
|
600
|
1500
|
650
|
12
|
5900
|
1930
|
|
LK18
|
2000000
|
450
|
560、600、630
|
650
|
1600
|
730
|
7000
|
2650
|
|
670
|
900
|
780
|
|
LK19
|
2500000
|
420
|
630
|
800
|
680
|
680
|
1700
|
780
|
8850
|
4080
|
|
670、710、750
|
900
|
780
|
|
LK20
|
3150000
|
380
|
710、750
|
750
|
1900
|
820
|
12060
|
5500
|
|
800、850
|
1000
|
880
|
注：1.質量、轉動慣量是近似值。
2.瞬時 大轉矩不得超過公稱轉矩Tn的1.5倍。
|
LK型、LKA型許用補償量
|
許用補償量
|
型號
|
|
LK1～LK4
LKA1
|
LK5～LK15
LKA2～LKA11
|
LK16～LK18
LKA12～LKA14
|
LK19～LK20
LKA15～LKA20
|
|
軸向△x/mm
|
±1.5
|
±2
|
±2.5
|
±3
|
|
徑向△y/mm
|
0.5
|
0.8
|
1
|
|
角向△α
|
0°30′
|
0°15′
|
注：表中所列許用補償量是指工作狀態，允許的由于制造誤差、安裝誤差、工作載荷變化所引起的沖擊、振動、機座變形、溫度變化等綜合因素所形成的兩軸相對偏移的補償能力。
|
|
